項目背景：

　　廣西自治區某縣繞城公路工程建設，線路橋梁跨越高壓輸電線路，當地供電局需測算輸電導線與橋面的安全距離，需觀測在當前溫度下輸電導線弧垂，計算該導線的最大弧垂，評估橋面預留的安全距離是否滿足規范要求。傳統的作業方法是采用經緯儀觀測角度并根據已知的觀測檔檔距、呼高、儀器高等采用計算器計算電力導線弧垂。經緯儀觀測角度方式隨著經緯儀的停產，讀數的繁瑣且不方便，即將面臨淘汰，如遇到觀測檔檔距不明、呼高不明的情況，外業現場將無法完成計算工作，查詢工作也十分費時費力。

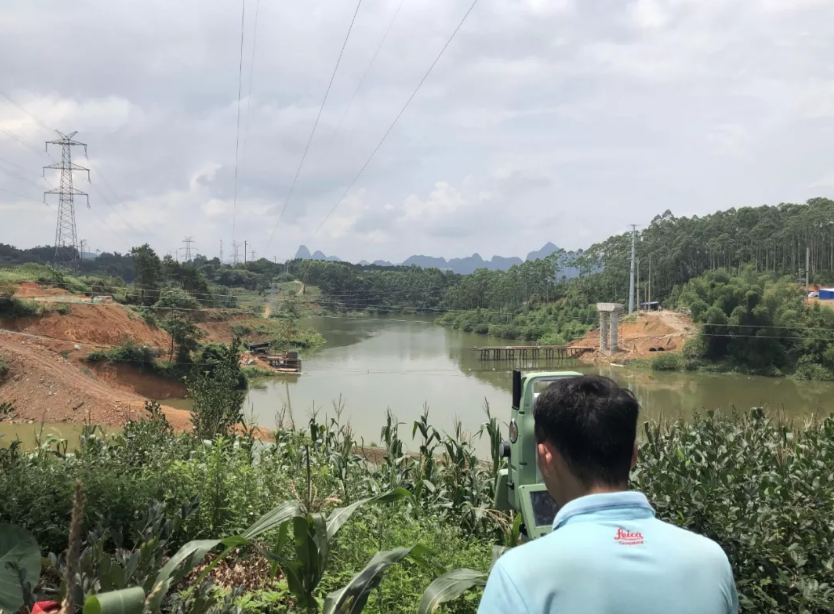

　　圖1 項目現場圖

　　項目實施方法：

　　本次采用徠卡全站儀進行弧垂觀測角β和滑車（線夾）處觀測角𝜃（如圖2所示），同時采用TZ12的免棱鏡功能通過徠卡對邊測量程序獲得觀測檔檔距L、呼高a及儀器橫軸到呼高起算點的高差，并采用第三方小程序計算電力導線在當前溫度下的弧垂。

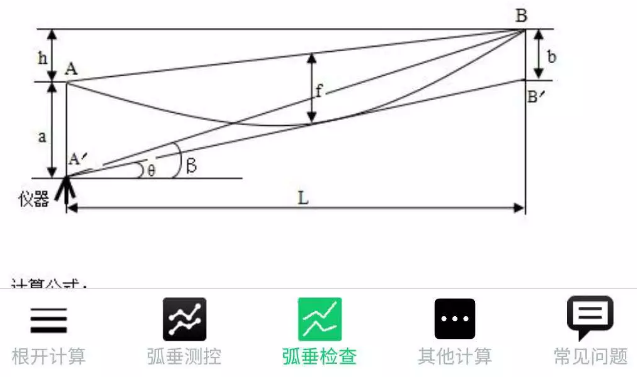

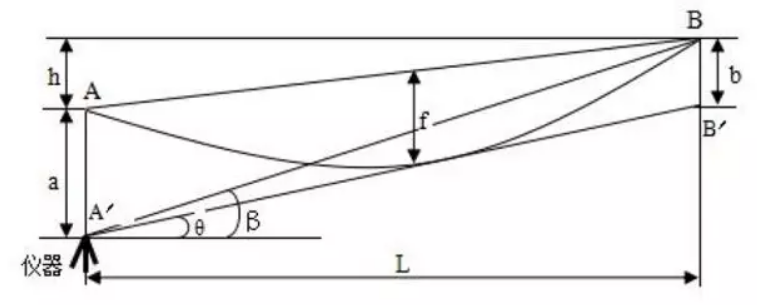

　　圖2 觀測原理圖

　　項目實施步驟：

　　1、采用對邊測量程序采用免棱鏡分別測出測站懸掛點呼高、儀器橫軸相對呼高起算點的高差及觀測點檔距L，采用檔端角度觀測法進行導線弧垂測量，將TZ12全站儀架在近懸掛點下方，并將TZ12設置成高度角模式，目鏡十字絲瞄準導線弧線切點（圖3）讀出弧垂觀測角β，目鏡十字絲瞄準導線滑車線夾處（圖4）讀出觀測角𝜃。

　　圖3 弧垂觀測角β望遠鏡視圖

　　圖4 導線滑車線夾處觀測角𝜃望遠鏡視角

　　2、直接讀取觀測垂直角，并輸入第三方計算程序中進行當前溫度條件下的導線弧垂計算。

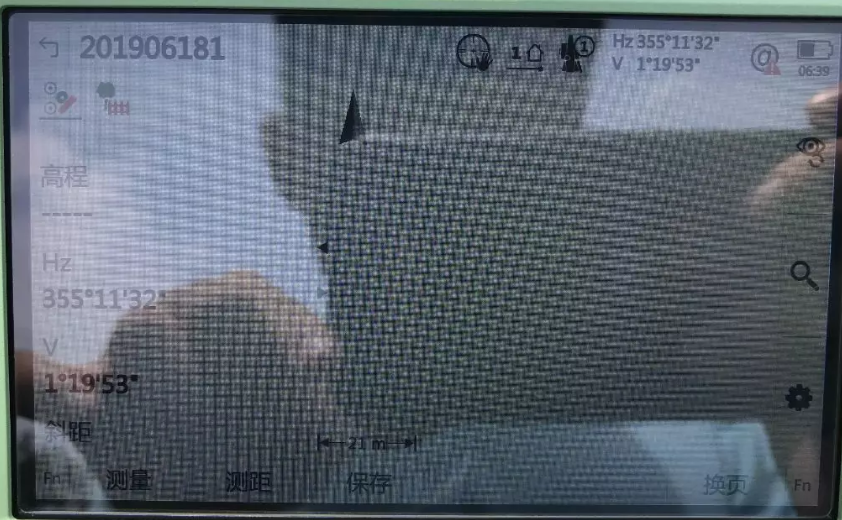

　　圖5  角度觀測值

　　3、計算成果展示，輸入現場觀測值及導線其他參數，現場即可計算當前溫度導線弧垂。

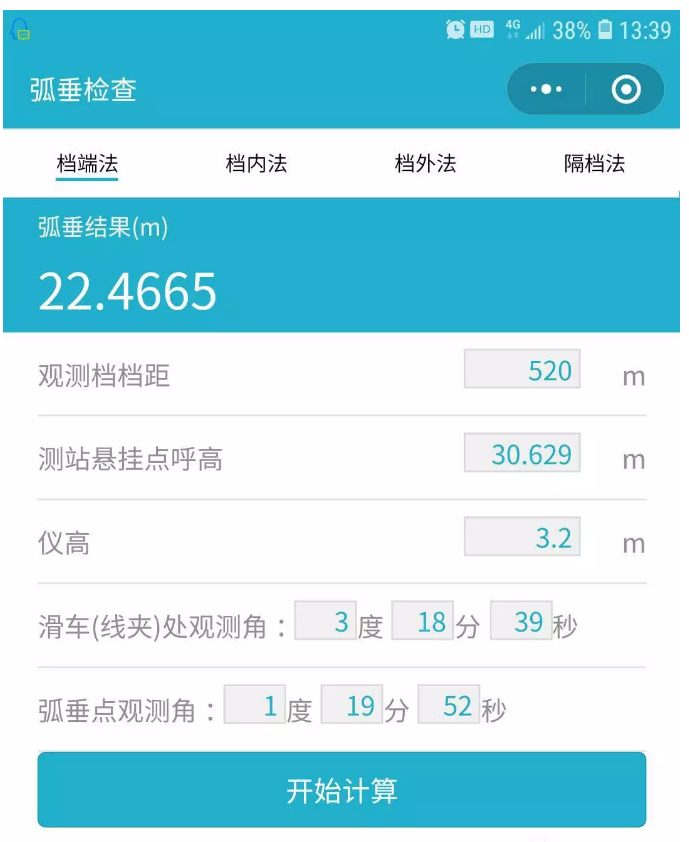

　　圖6 第三方軟件計算成果

　　項目總結：

　　1、 本項目采用檔端角度法觀測電力導線弧垂，徠卡TZ系列全站儀完全可代替經緯儀進行角度觀測，無需像經緯儀那樣讀數方式復雜，十字絲精確切準目標直接記錄屏幕讀數即可，操作簡單易掌握。

　　2、 徠卡TZ全站儀除具備測角的功能外，同時具有測距功能，更小的測距光斑，小面積反射面無棱鏡輕松測量，長達1000m的免棱鏡測程輕松獲得觀測檔檔距，檔距未知也無妨。

　　3、 檔端角度法觀測導線弧垂采用全站儀觀測角度方法可行，可信。另外幾種常用的采用觀測角度觀測導線弧垂的方法因原理相似均適用，無論是檔外角度法，還是檔內角度法均可采用徠卡TZ全站儀輕松解決。

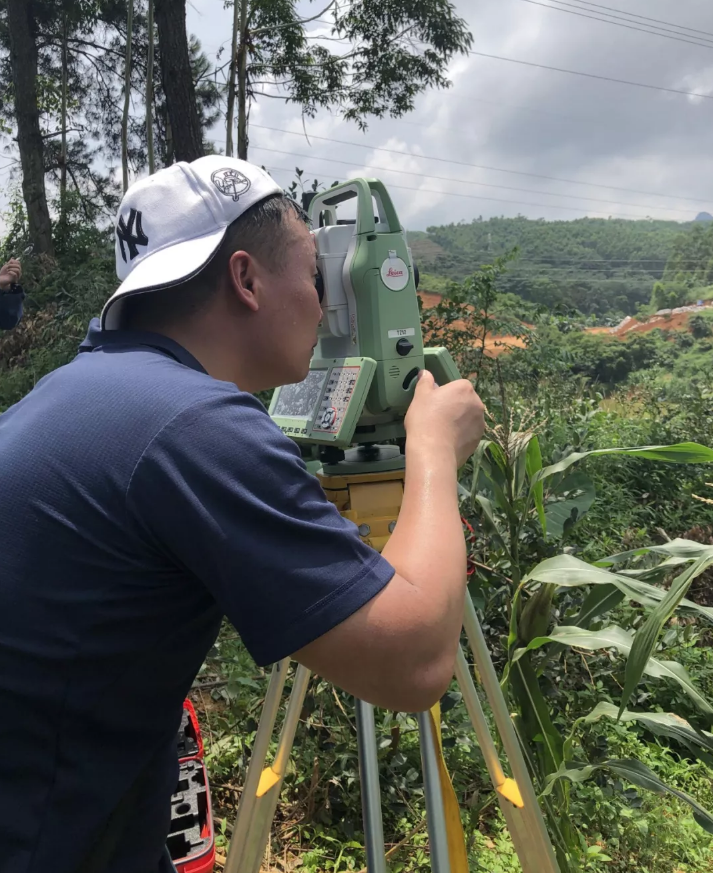

　　圖7 現場觀測圖片

　　用戶反饋：

　　1、 弧垂測量實施過程中，客戶攜帶的經緯儀作業過程均未開箱，僅用徠卡TZ全站儀就圓滿完成了觀測任務，客戶驚嘆于徠卡TZ全站儀觀測效率的同時對徠卡團隊的服務意識贊不絕口。

　　2、 采用徠卡TZ全站儀代替經緯儀的方式操作簡便，通過簡單培訓即可上手，面對客戶公司提供的錯誤原始數據，現場驗證，避免出錯。

　　3、 采用徠卡全站儀的測角加測距的觀測方式，有效避免了更多的直接測量和大量的邊角計算，也克服了簡易測距設備測距短的問題，讓電力巡線變得更輕松！

　　圖8 用戶現場計算圖片
